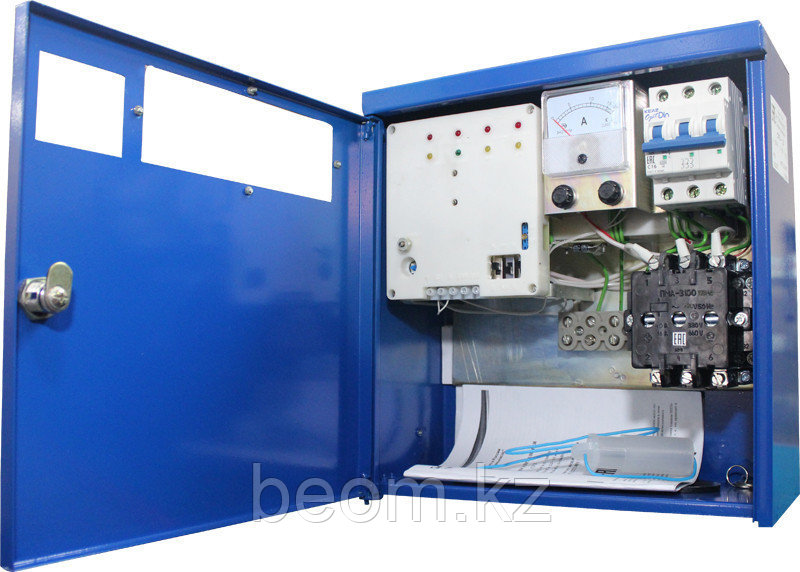

Станция управления СУЗ-200 (80-200А)
1 454 000 ₸
- В наличии
- Код: СУЗ-200
- +7 (727) 225-08-52
- +7 (702) 192-00-00WhatsApp
- +7 (701) 125-43-34WhatsApp
Станция управления СУЗ (в дальнейшем станция) предназначена для автоматического (по уровню и по давлению, в режиме водоподъема или дренажа), дистанционного и местного управления трехфазными электродвигателями погружных насосов и защиты их от перегрузок по току, короткого замыкания, неполнофазного режима работы и сухого хода.
Расположение и назначение органов управления и индикации.
1. Кнопка включения встроенного имитатора перегрузки по току. 2. Регулировка времени повторного включения после прекращения действия аварийного фактора. 3. Установка времени защиты от гидроударов. 4. Переключатель управления по уровню или по давлению. 5. Переключатель автоматического – ручного (дистанционного) управления. 6. Переключатель водоподъем – дренаж. 7. Зажим для подключения аварийного сигнала (пассивный контакт 200В, 0,1А). 8. Зажим для подключения дистанционного управления. 9. Предохранитель (3,15А). 10. Предохранитель (0,16 А).
Внимание: при нажатой кнопке «настройка» отключаются все зашиты. Кнопку можно использовать для включения электронасоса после аварийного воздействия.
4.3 В верхней части станции расположены световые индикаторы:
«перегрузка» - выключение электронасоса по причине превышения тока,
«сухой ход» - выключение электронасоса по причине снижения уровня воды в скважине ниже датчика сухого хода,
«перекос фаз» - выключение электронасоса по причине асимметрии фаз более 10%,
«н. напряжение» - понижение напряжения в измеряемой фазе менее 200В (электродвигатель при этом не отключается),
«настройка» - сигнализирует о 25-ти процентном превышении тока электродвигателя, используется для настройки защиты по перегрузке по току,
«насос» - сигнализирует о работе электронасоса,
«НУ» - уровень воды в накопительной емкости ниже датчика нижнего уровня,
«ВУ» - уровень воды в накопительной емкости выше датчика верхнего уровня.
4.4 Устройство повторного включения предназначено для автоматического включения электронасоса после прекращения аварийного воздействия. Время задержки включения регулируемое, но не менее 1-й минуты.
4.5 Датчик сухого хода укрепляется на водоподъемной трубе на расстоянии 1м от патрубка напорного электронасоса металлическим хомутом и соединяется со станцией проводом, второй провод подключается к оголовку скважины (см. рисунок 2).
4.6 В станции предусмотрено подключение датчиков верхнего и нижнего уровня основанных на электропроводности воды, электроконтактного манометра типа ДМ2005 (0 – 2.5) или реле давления.
Датчики ВУ и НУ устанавливаются непосредственно в резервуаре и соединяются со станцией трехпроводным кабелем.
Электроконтактный манометр или реле давления устанавливается на водяной магистрали в непосредственной близости от водонапорной башни в месте с плюсовой температурой, исключающей замерзание воды в манометре. ЭКМ соединяется со станцией трехпроводным кабелем.
Основные | |
---|---|
Способ установки насоса | Погружной |
Производитель | Ливнынасос |
Страна производитель | Россия |
Гарантийный срок | 12 мес |
- Цена: 1 454 000 ₸
