Насос центробежный многоступенчатый Calpeda MXH 2004/A (4кВт| 380В |от 8 до 24м3/час |от 27 до 65м Напор)

Модель: Calpeda MXH 2004/A   380В
Многоступенчатый центробежный насос.

▪ Мощность электродвигателя: 4 кВт
▪ Производительность: от 8 до 24м3/час
▪ Напор: от 27 до 65м

Описание

Насос Calpeda MXH 2004/A относится к типу горизонтального многоступенчатого водонапорного оборудования и имеет мультифункциональную сферу использования. Позволяет обеспечивать водоснабжение коммерческих и бытовых объектов, жилых и промышленных зданий, объектов сельского хозяйства и огородных участков. Двигатель насоса имеет современное строение и обладает повышенной надежностью. Корпус насоса Calpeda MXH 2004/A и основные элементы исполнены из нержавеющей стали высокого качества - это позволяет использовать оборудование при различных температурах. Для конструкции насоса характерна монолитность, также она обладает компактностью. Патрубок , работающий на всасывание, имеет горизонтельное расположение выше, чем ось вала, а патрубок напорный имеет вертикальное расположение. Защита от воды обеспечивает долговечную работу оборудования. Насос Calpeda MXH 2004/A удобен в использовании и обслуживании - доступ к пробкам, которые используются для заполнения и слива, можно получить с любой стороны насоса, так как они расположены на одной линии. Мощностные потери при работе насоса исключены за счет соединения насоса, которое является монолитным. Возможны специальные исполнения насоса с трикламповым соединением Victaulic, c фланцевым соединением, со специальными уплотнениями (механическими), с кольцами (уплотнительными) из витона, с другими напряжениями и частотой, а также для условий эксплуатации при повышенных или пониженных температурах. Мощность насоса Calpeda MXH 2004/A составляет 4 кВт, а напряжение — 380В В. Насос обеспечивает напор от 27 до 65 м, производительность — от 8 до 24 м³/ч.

Характеристика насоса MXH 2004/A

Минимальный напор (H min), м: 27
Максимальный напор (H max), м: 65
Минимальная подача (Q min), м³/ч: 8
Максимальная подача (Q max), м³/ч: 24
Диаметр рабочего колеса, мм: 121
Количество рабочих колёс: 1
Мин. температура жидкости, °C: -15
Макс. температура жидкости, °C: 110
Диаметр входного отверстия, дюйм G 2 (50мм)
Диаметр выходного отверстия, дюйм G 1 1/2 (40мм)

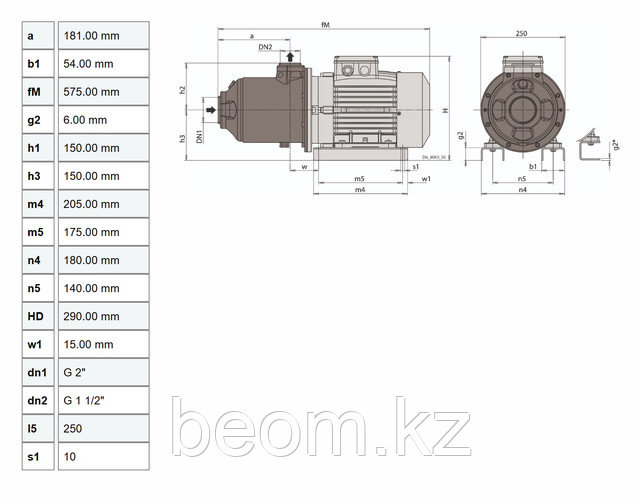

Ширина, мм: 180
Высота, мм: 300
Длина, мм: 575
Масса, кг: 41.7

Характеристика двигателя

Частота вращения (n), об/мин: 2800
Номинальная мощность (Pn), кВт: 4
Номинальная мощность (Pn), л.с.: 5.5
Тип двигателя: Асинхронный (IM)
Число фаз: 3~
Номинальное напряжение (Un), В: 400/690
Номинальная частота (fn), Гц: 50
Число полюсов: 2
Номинальный ток (In), А: 9.6 / 5.5
Класс изоляции: F
Режим работы: S1 (непрерывный)
Индекс энергоэффективности (EI): IE3-88.1
Степень защиты: IP 54

Материалы конструкции

Корпус насоса: Сталь Cr-Ni 1.4301 EN 10088 (AISI 304)
Крышка корпуса: Сталь Cr-Ni 1.4301 EN 10088 (AISI 304)
Корпус ступени: Сталь Cr-Ni 1.4301 EN 10088 (AISI 304)
Рабочее колесо: Сталь Cr-Ni 1.4301 EN 10088 (AISI 304)
Кольцо износа рабочего колеса: PTFE
Промежуточная втулка-проставка: Сталь Cr-Ni 1.4301 EN 10088 (AISI 304)
Вал: Сталь Cr-Ni 1.4305 EN 10088 (AISI 303)
Торцевое уплотнение: Окись алюминия (керамика)-Углерод-EPDM

Конструкция

Горизонтальные многоступенчатые насосы с жесткой муфтой из хромоникелевой нержавеющей стали.
Компактная и надежная конструкция без выступающего фланца, с цельным кронштейном-проставкой и
основанием.
Цельный корпус типа "бочка" с передним всасывающим патрубком над осью насоса и радиальным напорным
патрубком вверху.
Пробки для заполнения и слива в средней части насоса, доступные с любой стороны (как и клеммная коробка).
MXHL: Горизонтальные многоступенчатые насосы с жесткой муфтой из хромоникелемолибденовой
нержавеющей стали AISI 316L.

• Для систем водоснабжения.
• Для чистых жидкостей без абразивов, неагрессивных по отношению к нержавеющей стали (с подходящими материалами уплотнений по запросу).
• Универсальный насос для бытового применения, для гражданских и промышленных объектов, для сада и орошения.

• Температура жидкости: от -15 °C до +110 °C.
• Температура окружающей среды до 40° C.
• Максимально допустимое конечное давление в корпусе насоса: 8 бар, 10 бар для MXH 20, 32, 48.
• Режим работы: продолжительный (S1).
